MC4ソーラー 工具セット2.5/4/6mm2対応 KIT-LY-2546B Solar PV Kit

アイウィス社 MCソーラー端子用工具セットKIT-LY-2546Bになります。 MC4ソーラーの切断・ストリップ・圧着・コネクタ組立のセットになります。

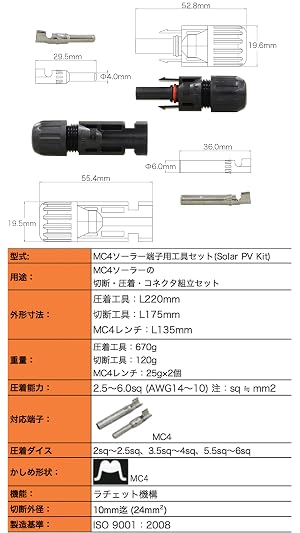

• 型式：MC4 ソーラーキット(KIT-LY-2546B)
• 外形寸法：

・圧着工具：L220mm

・切断工具：L175mm

・MC4レンチ：135mm

• 重量：

・圧着工具：670g

・切断工具：120g

・MC4レンチAB：25g×2個

• 圧着能力：2sq～2.5sq、3.5sq～4sq、5.5sq～6sq(AWG14-10)
• 用途：MC4端子の圧着・ストリップ・切断・コネクタ組立
• 適合：MC4　オス・メス、2.0sq、3.5sq、5.5sqソーラーケーブル・H-CV線・PV-CC線の圧着

• 材質：高強度樹脂

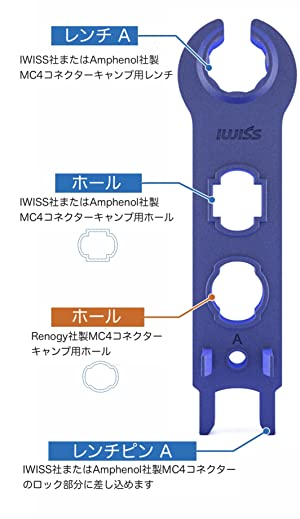

• 外形寸法：L135mm
• 重量：25g×2個
• 用途：MC4オス・メスコネクタの締め付け・ロック解除用の工具です。
• 使用方法①：取り付けレンチ(本製品)2つをはめ込み、締め付けます。(写真を参考下さい)
• 使用方法②：すでに取り付けたコネクタを取り外すのにも使用可。
• 注意事項：アンフェノール社、アイウィス社、RENOGY社MC4コネクタおよびそれらを準ずる規格品に適合する商品です。その他メーカー標準品に適用できませんので、ご注意ください（締め付け螺子サイズが規格外である為）。

ラチェット機能

• ハンドルを最後まで握らないと圧着部を解放しません。不完全な圧着を防止し、圧着ミスを低減します。

ダイスの表面処理

• 表面処理を施しており、はりや返しがない為、圧着後に端子とくっ付くことが少なく、抜けやすい。

ソーラーコネクタMC4ピンコンタクト対応

• ソーラーコネクタMC4ピンコンタクトを圧着します。
• 2sq、3.5sq、5.5sqソーラーケーブル・H-CV線・PV-CC線にも対応。

STEP 1：MC4用のHCVケーブルの被覆を剥く

1. ケーブルを目的に合わせて適宜にカットしてください。
2. 被覆は2層構造になっているので、黒い被覆をニッパーで剥いだ後、透明の被覆を剥いでください。

STEP 2：MC4コネクタ（写真はメス）を分解する

左から、ボルト部、金属端子、パッキン、ナット部。オス端子とメス端子で、金属端子の形が違うので、混同しないようにご注意ください。

STEP 3：金属端子を圧着工具で圧着する

1. 工具側のちょうど合いそうな「かしめ穴」をお選びください。
2. 被覆をむいたケーブルを、見えている銅線の根元まで差し込ます。
3. 強くお握ぎください。
4. ハンドルが開くと、ケーブルの圧着完成です。

STEP 4：ボルト部とナット部をねじ締めする

1. 「カチッ」と音がするまで深く、金属端子をボルト部に押し込み、締めます。
2. 指で回らないところまで締めたら、MC4コネクタ専用レンチで更に締める。
